主晶相方鎂石熔點(diǎn)為2800℃，在真空中1600℃就開始升華，在還原氣氛中2000℃以上開始升華，密度大于3.40g/cm，氣孔率0%～10%，莫氏硬度5.5，抗堿性爐渣侵蝕性很強(qiáng)。方鎂石常呈立方體、八面體或不規(guī)則粒狀，立方體解理完全;線膨脹系數(shù)α=(14～15)×10/℃(0～1500℃)，并隨溫度升高而增大。
熱導(dǎo)率λ=123.5W/(m·K) (100℃時(shí))，隨溫度上升而下降。彈性模量為1.96MPa?；瘜W(xué)性質(zhì)穩(wěn)定，在1500℃的高溫下與除硅磚以外的各種耐火材料之間不起反應(yīng)或弱反應(yīng)。方鎂石的晶粒尺寸隨煅燒溫度的提高和保溫時(shí)間的延長而增大，相應(yīng)的抗渣性也得到改善。中國對(duì)電熔鎂砂的質(zhì)量要求見表。
生產(chǎn)工藝

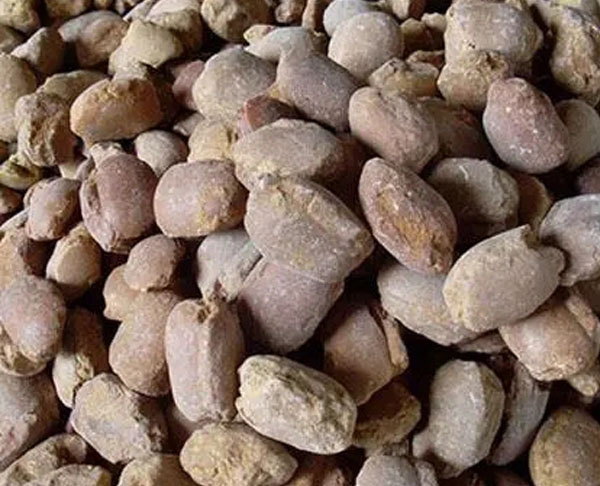

電熔鎂砂的生產(chǎn)工藝流程短而簡單，但設(shè)備投入和資源消耗大。我國電熔鎂砂產(chǎn)業(yè)多采用電弧爐熔融天然菱鎂礦石制備電熔鎂砂，生產(chǎn)工藝技術(shù)裝備落后，功率低、容量小、效率低、自動(dòng)化程度低，生產(chǎn)出的電熔鎂砂產(chǎn)品品位不高，導(dǎo)致鎂資源利用率低，環(huán)境污染嚴(yán)重。
